简要描述：F56系列金属管浮子流量计，利用流体的动力作用，使浮子在垂直安装的测量管中顺流向上移动。浮子的位移量与流量的大小成比例，通过磁传动系统，以非接触方式，将浮子位移量传给指示器直接指示流量的大小。

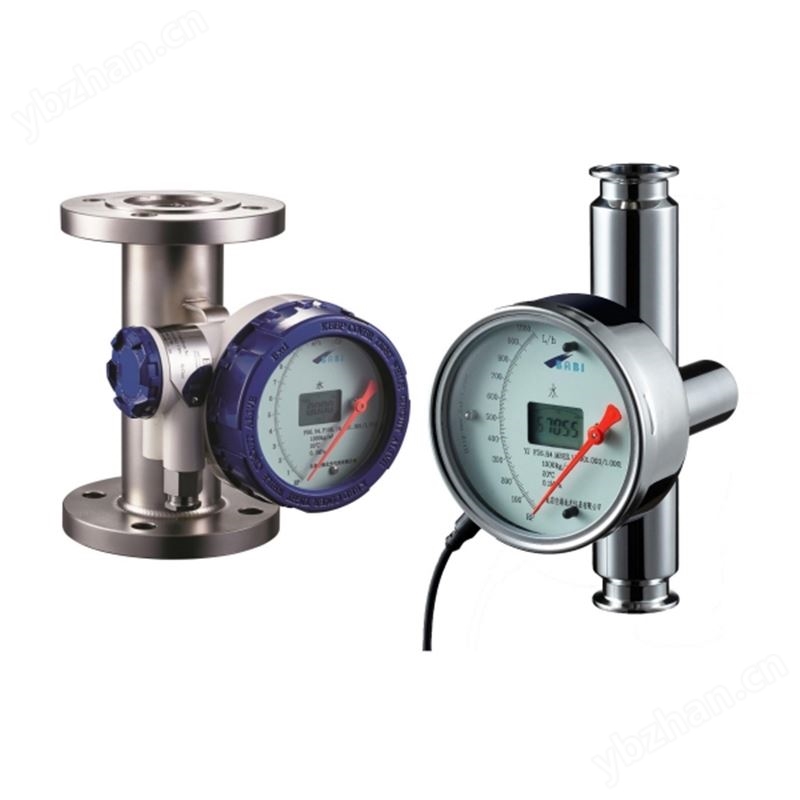

F56系列金属管浮子流量计如图 1-1，图 1-2, 图 1-3, 图 1-4 所示，用于测量流经封闭管道中流体（液体、气体和蒸汽）的瞬时流量和累积流量的一种流量仪表，它可以就地指示和远传信号输出。

F56系列金属管浮子流量计，利用流体的动力作用，使浮子在垂直安装的测量管中顺流向上移动。浮子的位移量与流量的大小成比例，通过磁传动系统，以非接触方式，将浮子位移量传给指示器直接指示流量的大小。也可以配流量 PCB 板，输出二线制(4-20)mA信号、HART 协议通讯，低流量和高流量报警。

主要特点：

P8 型 指示器：图 1-1

◆ 不锈钢冲压成型，表面抛光，卫生型。

◆ 机械指针现场流量指示，结构轻巧，美观。

P10 型 指示器：图 1-2

◆ 模块化设计，本安+隔爆型安全功能，二线制(4-20)mA/HART。

◆ 报警开关优化组合，可选择性强。

P10I 型 指示器：图 1-3

◆ 隔爆就地流量指示器、报警开关组合可选。

P10B 型 指示器：图 1-4

◆ P10B 型指示器，1 号锂电池供电。

典型应用

石油、化工、冶金、电力、食品、制药、造纸、等行业的液体、气体、蒸汽介质的流量测量与过程控制。

工作原理

F56 系列流量计，如图 2-1 所示，由流量传感器和流量指示器两部分组成。浮子垂直安装在锥形测量管内，由于流体的作用它可以在锥形管中上下自由浮动。在浮子内部嵌有一个高性能永l久磁钢，随着浮子的上下浮动，磁钢在其周围产生的磁场也发生变化。当流量趋于稳定，浮子处于动平衡时，其周围的磁场分布也达到固定。通过与锥形测量管机械连接的流量指示器，能将浮子的磁信号以非接触的形式传递出来，也就是说，指示器可以将流体的流量值以磁传递的方式进行检测和处理，最终将流量的大小通过指针的指示，指示在指示器的刻度盘上，同时 LCD 也读出瞬时和累计流量数值，输出标准二线制(4-20)mA 信号/HART 协议。

气体测量

对于气体流量的测量，由于在管路上突然间开启阀门时，或压力发生不稳定状态时，可能产生压缩振荡或压力冲击，造成浮子在测量管内上下窜动，同时指针也会随着不停的摆动，输出的电信号也因此受到影响，随着浮子的上下窜动电信号也会不停的变化，使系统无法控制和调节，为了阻止这种状态的发生，测量管内安装一套阻尼装置如图 2-2 所示，该气体阻尼装置经过特殊设计和数控加工中心精密加工制造，成为一个自我定位、防卡死的气体阻尼器，采用三氧化二铝陶瓷材料，其纯度可达到 99.99%，具有使用寿命长久、抗腐蚀、耐磨、结构新颖，实用性能良好等优点。

详细情况请下载pdf或联系我们！
